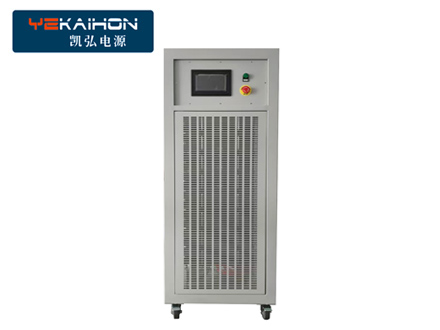

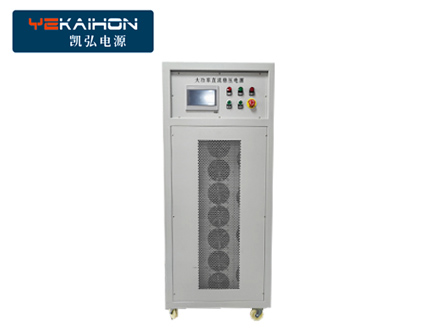

高压直流电源
产品简介
KH系列采用柜机设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，自动
KH系列采用柜机设计，更高的功率密度以及运行效率；有源功率因数校正设计（选择），减小无功产生的浪费；宽输出电压电流范围下稳定工作，CV／CC／CP三环工作，自动切换工作模式；电源支持并机功串扩展功能，方便使用；具有OVP、OCP、OPP、OTP、SCP多种保护模式，并且软硬件双重保护设计，保证电源可靠运行，支持多种通讯接口，满足更多应用场合；内置光伏电池板摸摄功能，以及汽车电子测试波形。
产品特点
* 使用常规机架式设计；
* 电压输出范围：0~2000V(可定制更高电压）；
* 电流输出范围：0~500A(可定制更高电流）；
* 高精度4位半LCD液晶显示屏，支持中英文显示；
* 模拟量输入编程功能，可分别控制电压、电流(用户可选5V/10V、4-20mA)---选配功能；
* 外部ON/OFF控制端口，故障信号输出（故障为5V高电平，否则为低电平）---选配功能；
* 强大灵活的程序编辑功能输出，可构成直流脉冲电源；
* 具有宽范围电压远端补偿能力；
* 支持电压监视输出和电流监视输出；
* 过压保护、过流保护、过温度保护等全方位保护功能；
* 标配RS485（默认）或RS232通讯接口（LAN、GPIB选配），支持标准SCPI、MODBUS通讯协议；
* 智能风扇控制，风扇寿命更长，噪音更小；
* 支持恒功率输出---选配功能；
* 主从并联/串联操作模式，扩展输出功率---选配功能。
技术参数
输入特性 | 输入电压/频率 | 三相380Vac±10% 50Hz±10Hz | |
效率 | 90% | ||
功率因数 | 0.9 | ||
浪涌电流 | <15A | ||
直流输出 | 电压 | 最小设定电压不超过额定输出电压的 0.2%至额定值可调 | |
电流 | 最小设定电流不超过额定输出电流的 0.2%至额定值可调 | ||
均流 | 在 10％-100％负载时，模块电流均流误差≤±5％额定输出电流内 | ||
恒压模式 | 最大输入调整率 | ≤0.2%额定值 | |
最大负载调整率 | ≤0.5%额定值 | ||
时漂 | ≤0.5%额定值（因连续工作时间大于8小时时引起的输出电压变化率） | ||
温漂 | ≤0.5%额定值／℃（由环境温度引起的输出电压变化率） | ||
纹波（rms） | 有效值≤0.5%额定值(FS) | ||
输出电 | 上升0-额定值 | 0V~60V：<80ms、60V~300V：<120ms、300V~600V：<250ms | |
空载下降 | 1U机型1000ms-5000ms、2U,3U,6U机型3000ms-10s | ||
满载下降 | 1U机型250ms、2U,3U,6U机型500ms | ||
暂态响应时间 | 输出电压恢复到额定输出电压的0.5%以内的时间； | ||
恒流模式 | 最大输入调整率 | ≤0.5%额定值（因输入电压变化+10%-90%范围内引起输出电流变化率） | |
最大负载调整率 | ≤0.5%额定值（因负载自10%-90%范围变化时，引起的输出电流变化率） | ||
时漂 | ≤0.5%额定值（因连续工作时间大于8小时时引起的输出电流变化率） | ||
温漂 | ≤0.5%额定值／℃（由环境温度引起的输出电流变化率） | ||
纹波（rms） | 有效值≤±0.2%额定值(FS) | ||
指示精度 | 电压表 | 4位半LCD， 调节分辨率一个字，误差≤0.5%额定值(FS) | |
电流表 | 4位半LCD， 调节分辨率一个字，误差≤0.5%额定值(FS) | ||
模拟编程 | 电压电流编程精度 | 额定输出 0-100%（可选择电压：0-5V/0-10V）,精度和线性是额定输出值的±0.5% | |
电压电流回读精度 | 可选监测电压 0-5V 或 0-10V， 精度 1% | ||
故障信号 | 4-5V（异常） ， 0V（正常） ， 输出阻抗 200Ω | ||
以上为常规机型参数，大功率电源根据功率要求，尺寸和参数会有调整。
